百葉閥(圓式)用途：
　　百葉閥(圓式)是與電動執行機構配套使用，百葉閥(圓式)具有啟閉力矩小、動作靈敏、性能可靠、口徑大、重量輕等優點。百葉閥(圓式)廣泛應用于冶金、建材、電力、石化、輕工等工業部門的風機、空調機、電收塵和各種大型管道中，百葉閥(圓式)能對粉塵、氣體、進行處電動或手動調節和切斷。

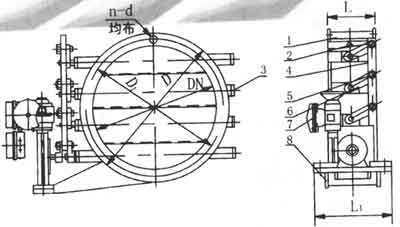

外形尺寸：

　　百葉閥(圓式)主要參數：

工作溫度	-30～250℃	使用環境溫度		電動執行機構：10～5℃
公稱壓力	0.05MPa			何服放大器：0～45℃
輸入信號	0～10mA或4～20mA	環境相對濕度		電動執行機構：≤95%
電源電壓	220V　50HZ			何服放大器：≤85%
死區	≤0.8%	材料	閥體閥板	Q235-A
回差	≤2.5%		軸	20r13
基本誤差	±2.5%		填料	聚四氟乙烯

　　ZKYVb-0.05型百葉閥(圓式)


DN	D	D1	L	L1	L2	b	n-d	風機	重量
280	324	306	160	570	300	8	8-Φ10	4-72	60
320	367	350	180	610			16-Φ7		70
360	416	394		650					82
450	512	490		780	365		16-Φ10		95
500	572	550	200	835					125
600	676	650		860					155
180	230	205	160	465	275		8-Φ7	9-19 9-26	210
200	250	225		485					35
224	284	254		510					45
250	310	280		535			8-Φ10	9-19 9-26	60
280	360	320		565					75
315	395	355	180	650	365				125
355	435	395		690					140
400	500	450		735			8-Φ12		170
450	550	500		780					210
500	620	560	200	900	425		12-Φ12		230
560	680	620		1000		10			260
630	750	690		1070					320
710	830	770		1150			16-Φ12		375
800	920	860	260	1240				9-26	475
900	1040	970		1340			16-Φ15		525
1000	1110	1065		1440				4-27 Y5-48	645
1110	1220	1170		1650		12	20-Φ15		670
1120	1250	1190	280	1660	480				770
1200	1330	1270		1740			24-Φ15	G/Y-73	870
1400	1520	1470	320	1940	640				970
1600	1700	1660		2140			28-Φ19		1170
1800	1900	1860	420	2340		14			1270
2000	2122	2060		2540					1350
2200	2300	2260	450	2740			36-Φ19	G/Y-73-14	1590
2500	2600	2560		3040					1990
2800	2900	2860	500	3340					2890

1.閥體 2.百葉板 3.閥軸 4.連桿 5.連桿軸 6.曲柄 7.伯納德執行器 8.支架
ZKVb-0.05型電動百葉圓式閥(配用伯納德執行器)
